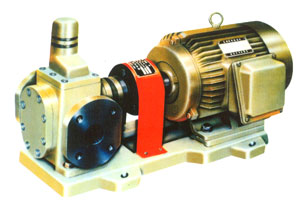

YCB型圆弧齿轮泵


 YCB型圆弧齿轮泵   >>安装尺寸及曲线图

YCB型圆弧齿轮泵用途
适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统。

YCB型圆弧齿轮泵应用范围
在输油系统中可用作传输,增压泵;
在燃油系统中可用作输送,加压,喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;
在一切工业领域中,均可作润滑油泵用。

YCB型圆弧齿轮泵结构特点
本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。
泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。
泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。
从主轴外伸端向泵看,为顺时针旋转。

YCB型圆弧齿轮泵性能参数

型号


流量
Q
转速
n
r/min

排出压力
p
Mpa
必需汽
蚀余量
r
m
效率
η
%

电动机
m3/h
频率
Hz
功率KW


型号

YCB0.6-0.6
0.6
910
0.6
5.5
32
50
0.75
Y90S-6

1.0

1390

50
0.75
Y80L2-4
0.7
1130
60
0.75
Y90S-6

1.2

1710
60
0.75
Y80L2-4
YCB0.6-1.6
0.6
910
1.6
7.0
70
50
1.1
Y90L-6
1.0
1400
50
1.5
Y90L-4
0.7
1130
60
1.1
Y90L-6
1.2
1710
60
1.1
Y90S-4
YCB1.6-0.6
1.6
910
0.6
5.5
42
50
0.75
Y90S-6
2.5
1400
50
1.1
Y90S-4
1.9
1130
60
1.1
Y90L-6
3.0
1710
60
1.5
Y90L-4
YCB1.6-1.6
1.6
940
1.6
7.0
71
50
2.2
Y112M-6
2.5
1440
50

4

Y112M-4
1.9
1150

60

2.2

Y112M-6

3.0
1750
60
4

Y112M-4

YCB3.3-0.6
3.3
940
0.6
5.0
60
50
1.5
Y100L-6
5.0
1420
50
2.2
Y100L1-4
4.0
1150
60
1.5
Y100L-6
6.0
1730
60
2.2
Y100L1-4
YCB3.3-1.6
3.3
960
1.6
7.0
72
50
5.5
Y132M2-6
5.0
1440
50
7.5
Y132M-4
4.0
1170
60
4
Y132M1-6
6.0
1750
60
7.5
Y132M-4
YCB4-0.6
4.0
940
0.6
5.0
60
50
1.5
Y100L-6
6.0
1420
50
2.2
Y100L1-4
4.8
1150
60

2.2

Y112M-6
7.2
1730
60
3

Y100L2-4

YCB4-1.6
4.0
960
1.6
7.0
72
50
5.5
Y132M2-6
6.0
1440
50
7.5
Y132M-4
4.8
1170
60
5.5

Y132M-6

7.2
1750
60
7.5

Y132M-4

YCB8-0.6
8.0
960
0.6
5.0
61
50
3
Y132S-6
12.0
1440
50
5.5
Y132S-4
9.6
1170
60
4
Y132M1-6
14.4
1750
60
5.5
Y132S-4
YCB8-1.6
8.0
970
1.6
7.0
75
50
11
Y160L-6
12.0
1460
50
15
Y160L-4
9.6
1170
60
11
Y160L-6
14.4
1760
60
15
Y160L-4
YCB10-0.6
10.0
960
0.6
5.0
62
50
4
Y132M1-6
15.0
1440
50
5.5
Y132S-4
12.0
1170
60
5.5
Y132M2-6
18.0
1750
60
7.5
Y132M-4
YCB10-1.6
10.0
970
1.6
7.0
76
50
11
Y160L-6
15.0
1470
50
15
Y160L-4
12.0
1170
60
11
Y160L-6
18.0
1770
60
18.5
Y160L-4
YCB20-0.6
20.0
970
0.6
5.0
68
50
7.5
Y160M-6
24.0
1170
60
7.5
Y160M-6
YCB25-0.6
25.0
970
0.6
5.5
69
50
11
Y160L-6
30.0
1170
60
11
Y160L-6
YCB30-0.6
30.0
970
0.6
5.5
70
50
11
Y160L-6
36.0
1170
60
11
Y160L-6
YCB40-0.6
40.0
970
0.6
5.5
72
50
15
Y180L-6
48.0
1180
60
15
Y180L-6
YCB50-0.6
50.0
970
0.6
5.5
72
50
22
Y200L2-6
60.0
1180
60
22
Y200L2-6
